一、用途

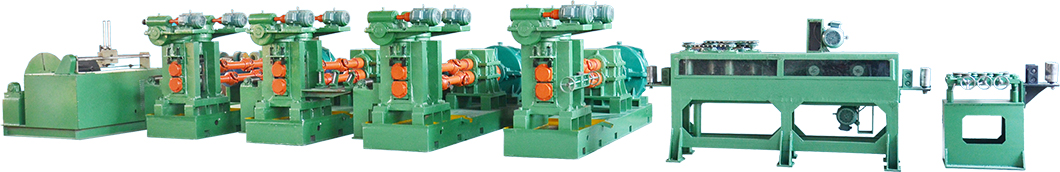

本系列冷軋機為單向不可逆四輥冷軋連軋機組。用于軋制普碳鋼、不銹鋼、鋁、銅、鋅等金屬帶材。
二、結構特點
本機由主電機、減速機、人字齒輪箱、萬向節軸、輥系部分、壓下部分、機架、電控柜等組成，輥系采用軋機專用軸承，軋輥材質9Cr2Mo。較大型軋機軸承座有換輥裝置。 本系列中：可將φ140/φ350×400，φ140/φ400×400，φ150/φ450×450，φ175/φ550×650等工作輥傳動的四輥冷軋機的相同機型，二至六機架串連安裝，再配置活套、放卷機、收卷機和測張、測厚、測速及直流電氣控制系統、即可配置成連軋機組。
技術參數
| 機型 | φ140/φ350×400 | φ140/φ400×400 | φ150/φ450×450 | φ175/φ550×650 | |
| 材料規格（厚×寬） | 2.5×280 | 2.5×330 | 2.75×380 | 2.75×550 | |
| 成品規格（厚×寬） | 三連軋 | 1.3×280 | 1.3×330 | 1×380 | 1×550 |
| 五連軋 | 0.8×280 | 0.6×330 | 0.6×380 | 0.6×550 | |
| 軋制壓力 | 每臺180T | 每臺200T | 每臺300T | 每臺500T | |
| 軋制速度（五連軋最快速度） | 120m/min | 120m/min | 150m/min | 150m/min | |
| 卷重 | 3T | 3T | 5T | 7T | |
| 主電機動率（直流） | 每臺160KW | 每臺250KW | 每臺355KW | 每臺550KW | |
| 液壓漲縮收卷機功率 | 75KW | 110KW | 180KW | 300KW | |
| 減速器 | 采用硬齒面減速器 | ||||
| 電控 | 采用590歐陸控制系統 | ||||
*注：活套另配
